一.羅茨風機工作原理：
  羅茨鼓風機工作時，壓力隨系統阻力的變化而變化，具有自適應性；當壓力變化時，其流量變化甚微，具有強制送風的特性。輸送介質不含油，可以是清潔空氣，也可以是其他氣體。
  我公司生產的三葉羅茨鼓風機，結構先進可靠，使用壽命長，操作維修方便，口徑從Φ50-Φ350，流量從0.8-420m3/min，壓力從9.8Kpa-98Kpa流量分檔密，覆蓋范圍廣，方便用戶選擇，具體參數參見產品樣本。
  我公司XQSSR牌羅茨鼓風機廣泛應用于污水處理、氣力輸送、真空包裝、除塵反吹、紡織印染、造紙、水產養殖、糧食加工、電力、石化、冶金、建材、水泥、礦山等行業。

二、羅茨風機工作原理及結構
1. 工作原理
  羅茨鼓風機為容積式回轉風機，在機殼內設置一對相互反向旋轉的轉子，轉子之間、轉子和機殼之間具有適當?shù)拈g隙，構成進氣腔與排氣腔相互隔絕，借助于轉子的旋轉，使氣體由進氣腔推送至排氣腔后排出機體，完成吸氣、排氣的過程，三葉羅茨鼓風機旋轉一周完成六次吸氣排氣過程，因此運行更平穩，震動更小，噪音更低。
  氣體在機體內無壓縮變化，至排氣口時，由于排氣口與工作阻力相等，排出氣體要克服阻力后才能排出，因此形成氣體的壓力，所以風機流量大小與風機的容積、風機的轉速有關。
2. 結構簡圖
①普通型羅茨鼓風機結構包括（產品如有變動，恕不另行通知）：

序號	名稱	材質	數量	序號	名稱	材質	數量
1	機殼	HT200	1	14	齒輪	SCM435	2
2	葉輪	HT200	2	15	齒輪止動螺母	SS400	2
3	主動軸	45	1	16	齒輪止動墊圈	A3	2
4	從動軸	45	1	17	齒輪箱	HT200	1
5	驅端墻板	HT200	1	18	平鍵	45	1
6	齒端墻板	HT200	1	19	絲堵	35	1
7	主動軸承	SuJ2	2	20	油位視窗	組合件	1
8	從動軸承	SuJ2	2	21	排氣體	35	1
9	齒端密封圈	丁晴橡膠	2	22	壓注油咀	H62	2
10	驅端密封圈	丁晴橡膠	2	23	帶輪	HT200	1
11	密封軸套	Q235A	4
12	主動軸承壓蓋	HT200	1
13	從動軸承壓蓋	HT200	1

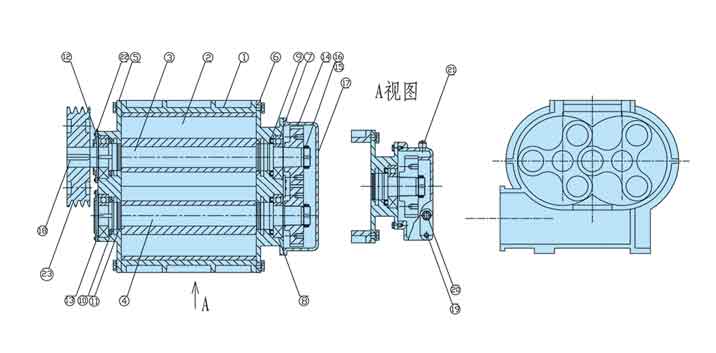

②結構簡圖：（產品如有變動，恕不另行通知）


立即點擊咨詢


序號	名稱	材質	數量	序號	名稱	材質	數量
1	機殼	HT200	1	14	絲堵	35	2
2	驅端墻板	HT200	1	15	葉輪	HT200	2
3	副油箱	HT200	1	16	齒端墻板	HT200	1
4	從動軸	45	1	17	排氣體	35	2
5	圓螺母	45	4	18	齒輪箱	HT200	1
6	止動墊圈	Q235A	4	19	齒輪	20CrMnTi	2
7	甩油盤	Q235A	1	20	油封	丁晴橡膠	4
8	主動軸	45	1	21	主動軸承	SuJ2	2
9	平鍵	45	1	22	密封軸套	Q235A	4
10	油封	丁晴橡膠	1
11	從動軸承	GCrl5	2
12	帶輪	HT200	1
13	油位視窗	組合件	1

羅茨風機工作原理圖文3d動動畫圖



立即點擊咨詢

三、羅茨風機使用條件
1.進口氣體溫度不高于40℃，若超出40℃，應采取降溫措施。
2.吸入介質中固體微粒雜質含量不超過100mg/m3，最大微粒尺寸不超過最小工作間隙的1/2.
3.風機應在規定壓力范圍內工作，不允許超過銘牌上的規定的壓力，并在空載下啟動或停機，否則損壞電機、風機。
4.高壓風機用水冷卻時，采用循環供水方式，進水溫度不高于25℃，供水壓力不大于0.3MPa。
四、羅茨鼓風機安裝與配管
1、安裝前準備
①　安裝羅茨風機的場所應在明亮、無粉塵的建筑環境中，設置在室外時應采取必要的防雨措施，并應特別注意電機、V型皮帶的安全防護。
②　安裝羅茨風機的周圍應盡量選擇寬闊的場地，以便拆卸、組裝和日常保養檢查。
③　安裝羅茨風機風機場所必須通風。
④　鼓風機的基礎需采取混凝土的基礎，要充分考慮鼓風機重量和地基的耐壓力，使地基有足夠的受力面積，建議混凝土的比例 水泥：砂：砂石為1:2:4。
⑤　需按鼓風機基礎安裝尺寸圖，混凝土基礎留有充裕的地腳螺栓安裝孔。
⑥　需待混凝土基礎充分硬化后，方可做下一步的安裝。
⑦　輸送特殊氣體風機，現場必須安裝檢測特殊氣體的超濃度預警裝置。
⑧　配備機械密封的風機，機械密封件冷卻循環水必須用純凈水。
2、羅茨風機整機安裝
①　將鼓風機置于基礎上，在底座與基礎面之間插入墊鐵，使底座得到均勻支持，并且使底座和基礎面之間留出地腳螺栓灌漿間隙。
②　先將地腳螺栓裝入預留孔的位置上，將螺母滿扣擰上，使地腳螺栓垂直懸在預留孔中，這時如果只有部分支撐，則會發生不同程度的歪斜，因此應在適當位置加入斜鐵，以保持基礎為水平支撐。
③　將水平儀放置在鼓風機加工的平面上，以此為基準面，水平度為0.2mm/1m.
④　將混凝土砂漿澆入底座下部間隙與地腳螺栓孔內，帶硬化后，擰緊地腳螺栓螺母，注意均勻緊固。
3、管道安裝
①　管道不允許用90°直角彎管，且彎管不宜過多，以免造成系統阻力增大。
②　應徹底清除進出各類管道內的鐵銹、異物、灰塵等各類雜物。
③　在出口一側應安裝彈性接頭，并對其他管道設置支承裝置，以免鼓風機承受附加載荷。
④　在鼓風機出口一側必須安裝壓力表，且壓力表的量程符合使用范圍要求。
⑤　鼓風機出口一側必須安裝安全閥（一般已安在鼓風機的風口接管上）和單向閥，以防止系統過載和氣體回流，損壞風機。單向閥必須安裝在水平管道上，且閥片支軸在正上方，閥片開啟方向與風向一致。
⑥　輸送特殊氣體根據現場工況，客戶自行選擇是否安裝安全閥。
⑦根據羅茨鼓風機運行特性，應在主管道安卸壓裝置（放空閥），并在空載下開機或停機。
五、羅茨風機的試運轉和工作運行
1.試運轉準備
①　檢查各緊固件，進、排氣管道，閥門是否連接牢固、可靠，冷卻水管路能否正常供水。
②　油箱內加油，油位略高于油位視窗紅點，潤滑油牌號：普通型風機為N220中負荷工業齒輪油，高壓型風機為N320中負荷工業齒輪油。
③　按鼓風機皮帶罩上指示旋轉方向盤動風機，檢查有無異常現象。
④　將進出口管路的閥門全部打開。
▲風機啟動必須在無負荷狀態下開機。
2.試運轉
①　對于新安裝，大修后或長時間未使用的鼓風機，必須進行試運轉。
②　在無負荷狀態下，點動電源開關，確認電機旋轉方向。（護罩上指示的旋轉方向），需要冷卻的風機，應先開啟冷卻水閥門。
③啟動后空運轉30分鐘，檢查有無異常振動及發熱現象，如果出現異常情況，應停機查明原因。
④　無負荷運轉無異常情況，逐漸關閉放空閥門，達到額定壓力，注意觀察風機溫度和振動，電流、電壓是否正常。
3. 工作運行及注意事項
①試運轉確認一切正常，方可使風機進入工作運行。運行過程中，要定期檢查油溫、電流表、軸承溫度，一般為15分鐘檢查一次。
②流量大小不能通過開關閥門來調整。
該風機是容積型壓縮機，通過調整轉速來改變流量和軸功率；關閉閥門，壓力上升，風機超負荷運轉，易被燒壞。故通過改變轉速或增加放空管道來調整流量。
③鼓風機應在規定的壓力范圍內工作。超負荷運轉風機受損，特別是電機電流值要低于銘牌上的額定值，否則電機壽命降低或燒損。
④壓力表開關處于常閉狀態，如需測定壓力時，可將壓力表開關打開。
⑤　同一機型噪音也有差異，因為風機在機械室內的位置及配管情況不同會造成噪音的差異。如遇上述情況屬正常現象，用戶可放心使用。
⑥停機時，須先卸壓、減載，再停車，最后關閉冷卻水。
▲風機停機必須在無負荷狀態下關機。

六、羅茨鼓風機維護和保養
風機的安全運行及使用壽命，取決于正常的維護和保養，注意清除事故隱患。
1. 運轉過程中機殼、墻板、油箱等出現異常振動和過熱現象時，應立即停機檢查。
2. 在冬季寒冷地帶，需用冷卻水的鼓風機，切記停機后必須放掉冷卻水，防止存水結冰，損壞風機。
3. 風機的保養與檢修
①保養和檢修應定期進行，內容如下：

▲新風機運轉一周后，應第一次更換新油，一個月后第二次更換新油，以后應每半年更換一次。
②潤滑油和潤滑脂牌號
   潤滑油：N220中負荷工業齒輪油（適用普通型風機）
                 N320中負荷工業齒輪油（適用高壓型風機）
    潤滑脂：ZL-3H合成鋰基潤滑脂
③各型風機潤滑油容量（L）

注：表中油量僅為參考，以靜態時油面位于油窗中心為準。
普通型風機無副油箱。
④三角皮帶張力
⑤鼓風機和電機定中心
※ 如草圖所示，可以通過鋼板尺或繩子進行測量。
七、故障分析和排除
羅茨鼓風機發生故障的原因，與運行條件、運行情況等因素有關。
故障分析與排除方法見下表：

八、羅茨風機包裝、運輸與儲存
1. 包裝
①按合同要求，采用木箱包裝或塑布包裝。
②包裝時，已對外露加工表面涂防銹層，所有防銹跡應在安裝時用溶劑清洗干凈。
③風機進出口、排氣口已用防水、防塵材料封嚴，安裝使用前，不得損壞保護層，以免進入雜質。
2. 運輸、儲存
①運輸過程中輕吊、輕放。
②運輸儲存中，禁止傾覆、翻倒等野蠻動作。
③運輸儲存時，應保持干燥，避免雨淋，受潮，嚴禁與酸堿腐蝕物存放在一起，應放在環境溫度為-15℃~40℃、清潔、通風良好的庫房內。

九.羅茨鼓風機售后服務及修理事項
1、在正常情況下，發生故障時，自產品出廠1年內為無償修理。但，
在下列情況下，為有償修理：
① 保修期內用戶自己維修過，又發生的故障。
② 使用不當，非本公司指定專業維修人員進行修理，或自行改造機器發生的故障。
③ 自然災害引起的故障。
④ 未按本說明書要求進行維護和保養造成的故障。
⑤ 使用了非本公司指定標準部品造成的故障。
⑥ 易損件的更換。
⑦ 不屬于設計和制造不良。
2、鼓風機發生故障時，請您先與訂貨的代理店聯系，并將產品的型式、編號、購入日期告訴對方。
  3、按鼓風機銘牌填寫下表，以便修理查閱。

尊敬的用戶：
歡迎您使用我公司的XQSSR型三葉羅茨鼓風機，感謝您對我公司的信任和支持。
為了對您負責，便于今后能及時為您服務。我公司對全部產品進行質量跟蹤，在您收到產品后，請您填寫質量跟蹤卡，郵寄給我公司營業部，謝謝合作！
